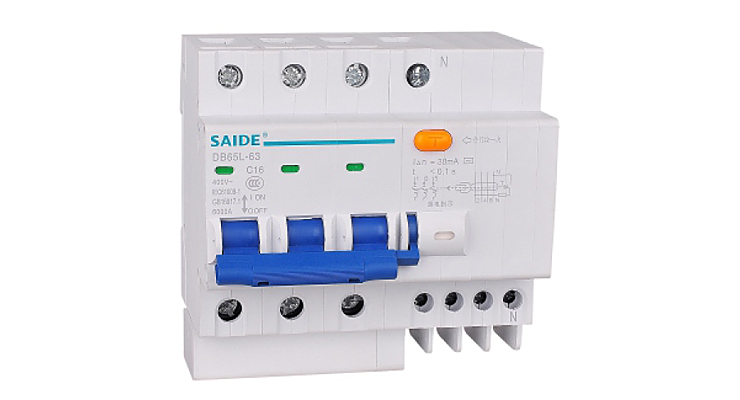

DB65L-63剩余電流動作斷路器適用于交流50Hz/60Hz,額定電壓至400V,額定電流至63A的線路中,作剩余電流保護之用。當人身觸電或電路漏電流超過規定值時,剩余電流動作斷路器能在極短的時間內自動切斷電源,保障人身安全和防止設備因發生泄漏電流造成的事故。
本產品符合GB16917.1和IEC61009-1標準。
1. 周圍空氣溫度:周圍空氣溫度上限為+40℃,下限為-5℃,24h內其平均值不超過+35℃。
2. 海拔:安裝地點的海拔不超過2000m。
3. 濕度:安裝地點的相對濕度在最高溫度為+40℃時不超過50%,在較低溫度下可以有較高的相對濕度,例如20℃時達90%。
4. 污染等級:斷路器污染等級為2級。
5. 安裝類別:斷路器安裝類別為Ⅱ、Ⅲ級。
6. 安裝型式:采用TH35-7.5型鋼安裝軌安裝。
1. 按額定電流分:6、10、16、20、25、32、40、50、63A;
2. 按額定剩余動作電流分:0.03A、0.1A、0.3A;
3. 按極數分:
a. 1P 單極兩線剩余電流動作斷路器;
b. 2P 兩極剩余電流動作斷路器;
c. 3P 三極剩余電流動作斷路器;
d. 3P+N 三極四線剩余電流動作斷路器;
e. 4P 四極剩余電流動作斷路器;
4. 按斷路器瞬時脫扣器的型式分:
a. B型(2.5ln~5ln);
b. C型(5ln~10ln);
c. D型(10ln~16ln);
5. 額定短路分?jǐn)嗄芰Γ?kA;
6. 額定電壓:?jiǎn)螛O兩線和兩極:230V;三極、三極四線和四極:400V;
7. 額定剩余接通分?jǐn)嗄芰Γ篒△m:2000A;
8. 額定剩余不動作電流I△m:0.5I△n;
9. 機械電氣壽命:
a. 電氣壽命:不低于2000次;
b. 機械壽命:不低于10000次;
10. 剩余電流動作的分?jǐn)鄷r(shí)間:≤到0.1s。

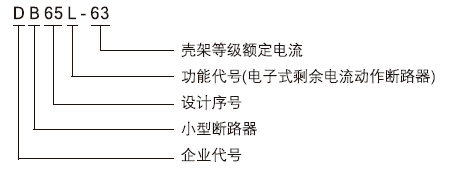

1.產品型號和名稱,如DB65L-63小型斷路器。
2.極數,如2P。
3.瞬時脫扣形式和額定電流,如C20。
4.訂貨數量,如500臺。
5.訂貨舉例:DB65-63L小型斷路器,2P,C20,500臺。
