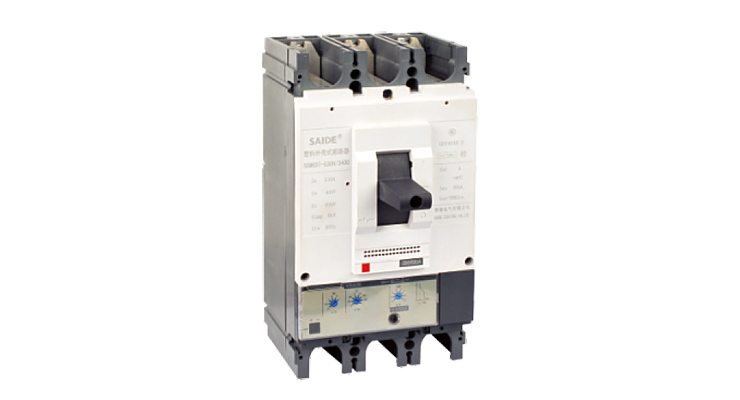

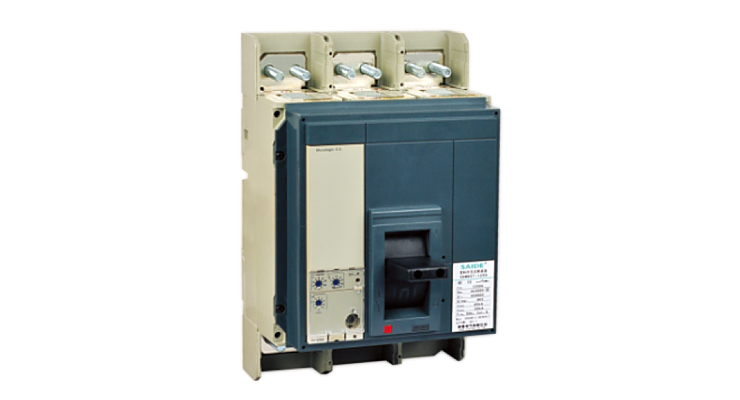

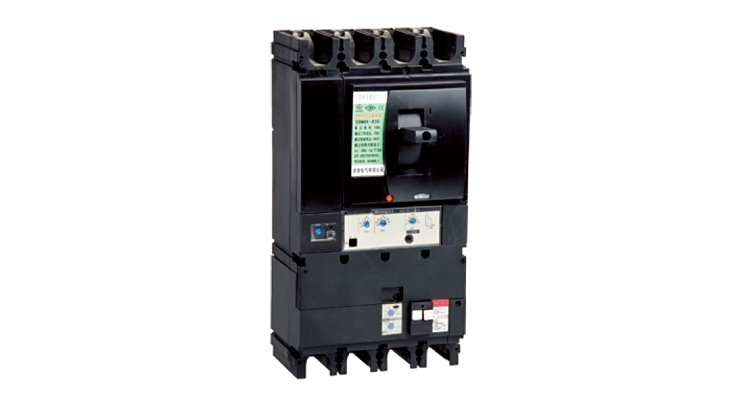

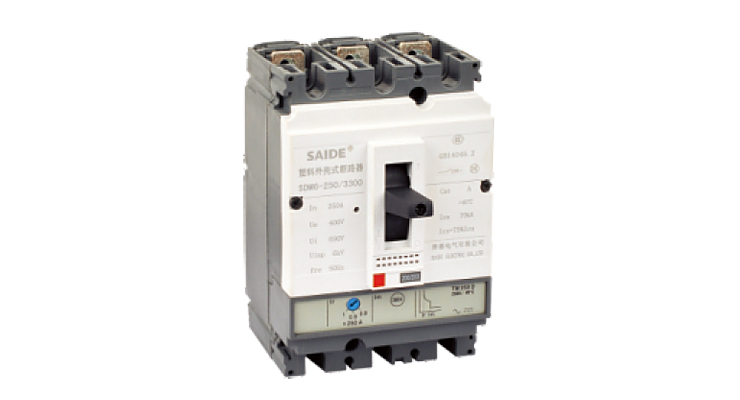

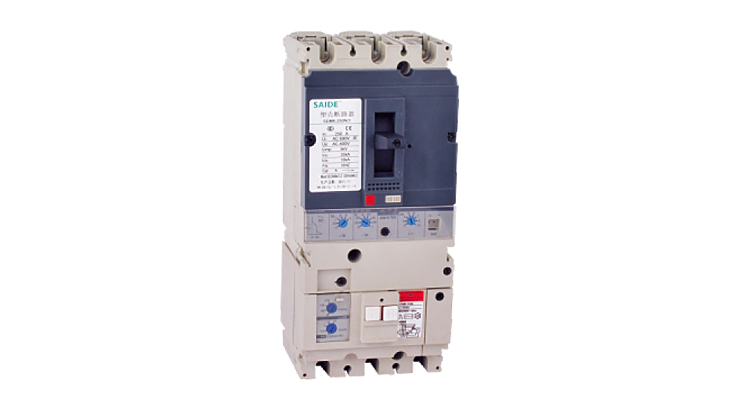

SDM6系列塑料外殼式斷路器,是本公司綜合采用國際先進技術設計開發的新型斷路器,具有小型緊湊、模塊化、高分?jǐn)?、零飛弧、綠色環保等特點。適用于交流50Hz、60Hz,額定工作電壓690V及以下,額定電流12.5A至1600A的配電網絡中,用來分配電能和保護線路及電源設備免受過載、短路及欠電壓等故障的危害。也可以作為線路在正常情況下的不頻繁轉換及電動機的不頻繁起動之用。
SDM6系列斷路器還配備了智能型控制器,不但增加了整定電流的選擇范圍,同時還具有過載長延時、短路短延時、短路瞬時三段保護及欠電壓保護等功能,進一步提高了供電的可靠性、連續性與安全性。本斷路器還具備隔離功能。
本系列產品符合GB14048.2、IEC60947-2標準。通過了3C、CE、TSE認證。
1. 安裝地點的海拔高度為2000m及以下。
2. 周?chē)諝鉁囟壬舷逓?40℃(對船用產品為+45℃)下限為-5℃,24h的平均值不超過+35℃。大氣相對濕度在周?chē)諝鉁囟葹?40℃時不超過50%;在較低溫度下可以有較高的相對濕度,最濕月的平均最大相對濕度為90%,同時該月的月平均最低溫度為+25℃,并考慮到因溫度變化發生的產品表面上的凝露。
3. 產品應用在無爆炸危險介質中,且介質無足以腐蝕金屬和破壞絕緣的氣體和導電塵埃的地方。
4. 安裝面與垂直面的傾斜不超過5°。
5. 在有防雨設備及沒有充滿水蒸氣的地方。
6. 在無顯著搖動、沖擊和振動的地方。
7. 安裝類別為Ⅲ類。
8. 污染等級為3級。
9. 斷路器的基本安裝方式為垂直安裝(即豎裝),也可水平安裝(即橫裝)。
10. 進線方式為上進線,也可下進線。
11. 斷路器可分為固定式、插入式。
